ZW43A-12戶外高壓真空斷路器
- 產品品牌上海山門
- 產品型號ZW43A-12
概述
ZW43-12型戶外高壓真空斷路器為額定電壓12kV、三相交流50Hz的戶外高壓開關設備。主要用于開斷、關合電力系統的負載電流、過載電流及短路電流。適用于變電站、工礦企業及城鄉配電網作保護和控制，特別適用于操作頻繁的場所和城網自動化配電網絡。符合下述標準：GB/T1984《高壓交流斷路器》、GB/T11022 《高壓開關設備和和控制設備標準的共用技術要求》、DI402 《交流高壓斷路器訂貨技術條件》……

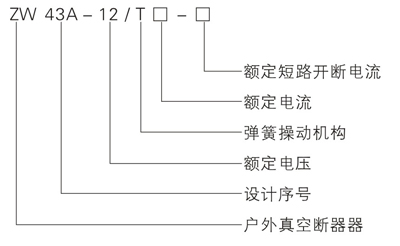

型號及其含義
ZW43-12產品特點
真空滅弧室采用專利固封技術，體積小，壽命長，可靠性高，屏蔽罩外露；封裝在環氧樹脂內，耐氣候性好，便于運輸；
操作機構采用高可靠性的雙穩態永磁技術，結構簡單，無需維護保養，機械壽命可高達30000次；
環氧樹脂封裝：符合環保要求；已被廣泛驗證的戶外性能；耐臭氧和紫外線；堅固、輕、不易碎裂；
永磁機構：運動部件少；無須維護保養；應用雙穩態永磁技術；
采用真空滅弧，固體絕緣，體積小，重量輕，開斷容量大，絕緣水平高；
手動分閘裝置：當控制系統出現故障時，可用手動分閘作緊急分斷操作，可靠開斷額定負荷電流；
位置檢測器：接近開關裝于聯動軸上，不需機械元件，簡單可靠檢測開關的分合位置；
開關外殼采用不銹鋼或噴塑處理，耐腐蝕性、耐氣候性好；
可外加隔離開關，形成可見斷口并可靠聯鎖，組成組合電器；
可與控制器配套實現遙控、遙測、遙信、遙調“四遙”功能。
ZW43-12主要技術參數
| 序號 | 名稱 | 單位 | 數值 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定絕緣水平 | 1min工頻耐壓(極間、對地/斷口) | 干 | 42/49 | |
| 濕 | 34 | ||||
| 雷電沖擊耐壓(極間、對地) | 75 | ||||
| 雷電沖擊耐壓(斷口) | 85 | ||||
| 3 | 額定頻率 | Hz | 50 | ||
| 4 | 額定電流 | A | 630 | ||
| 5 | 額定短時耐受電流及持續時間 | kA/4S | 20 | ||
| 6 | 額定短路開斷電流 | kA | 20 | ||
| 7 | 額定短路關合電流 | 50 | |||
| 8 | 額定峰值耐受電流 | 50 | |||
| 9 | 額定操作順序 | / | O-0.3s-CO-180s-CO | ||
| 10 | 額定短路電流開斷次數 | 次 | 30 | ||
| 11 | 機械壽命 | 30000 | |||
| 12 | 觸頭累計磨損厚度 | mm | 3 | ||
| 13 | 凈重 | kf | 70 | ||

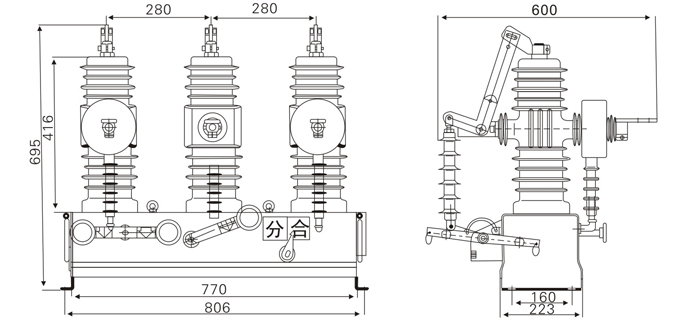

ZW43-12外形及安裝尺寸圖
